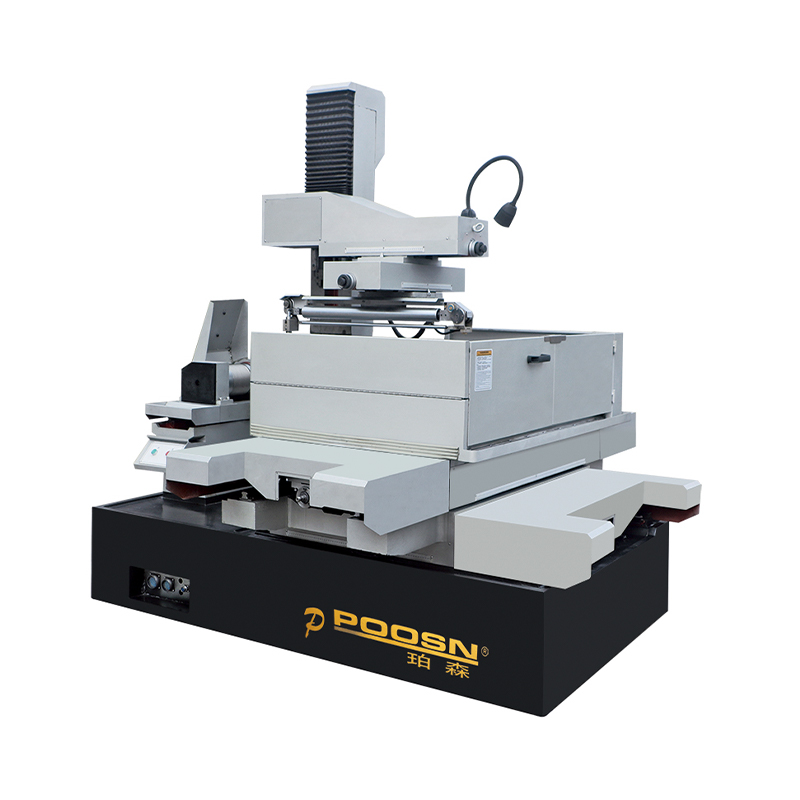

Cono de corte grande DKD WEDM Manufacturers

En el ámbito de la fabricación moderna de moldes de precisión y el mecanizado de piezas complejas, la tecnología de mecanizado por descarga eléctrica por alambre (WEDM) ha mantenido constantemente una posición fundamental. Aprovechando su profunda experiencia en la industria, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. ha elevado la investigación, el desarrollo y la aplicación de ** Máquinas WEDM de corte cónico grande DKD ** a nuevas alturas. La tecnología DKD representa no sólo una ampliación de las dimensiones de mecanizado, sino también la encarnación por excelencia de la estabilidad del proceso y la precisión geométrica.

La lógica del proceso central de la electroerosión por hilo de cono grande DKD
La tecnología DKD se diseñó originalmente para abordar los problemas de distorsión geométrica que surgen cuando los sistemas tradicionales de electroerosión por hilo procesan piezas de trabajo complejas y de gran conicidad. A través de innovaciones en la estructura de la máquina herramienta, el equipo de la serie DKD, fabricado por Taizhou Xinchengyang, ha logrado un avance cualitativo en el enlace multieje y las capacidades de posicionamiento espacial.

1. Mecanismo de enlace espacial de 4 ejes/5 ejes
El núcleo del mecanizado de cono grande DKD reside en el desplazamiento preciso de los ejes U y V, que operan en coordinación con los tradicionales ejes X e Y para generar trayectorias espaciales complejas. Al optimizar la estructura de deflexión del conjunto de rueda guía, Taizhou Xinchengyang garantiza que el cable del electrodo mantenga una tensión constante incluso bajo ángulos de deflexión extremos, evitando así eficazmente la rotura del cable y la formación de ondulaciones en la superficie.

2. Mecanismo de compensación de la precisión geométrica
En el corte de cono grande, la posición de corte real del alambre del electrodo está sujeta a pequeños errores radiales resultantes del desplazamiento de los puntos de soporte. La tecnología DKD incorpora algoritmos avanzados de compensación geométrica capaces de corregir, en tiempo real, los errores de conicidad inducidos por la inclinación del hilo del electrodo. Este mecanismo de compensación aborda no sólo los errores lineales sino que también tiene en cuenta los efectos dinámicos que surgen de la oscilación del conjunto de guía de alambre.

3. Mayor rigidez de la estructura de soporte
Las operaciones de corte de conos grandes suelen ir acompañadas de importantes fuerzas de corte laterales. Taizhou Xinchengyang emplea un tratamiento de envejecimiento de alta resistencia en los componentes fundidos de la máquina para garantizar que la columna y el marco de la cama exhiban una resistencia a la vibración y una estabilidad térmica excepcionales, incluso durante una traslación lateral extensa de los ejes U/V. Esto sirve como base fundamental para garantizar que la precisión de posicionamiento de la máquina cumpla con los estándares requeridos en el momento de su lanzamiento en fábrica.

Ventajas de la tecnología DKD de cono grande
Capacidad de corte cónico variable: Admite una transición perfecta de ángulos cónicos constantes a variables, cumpliendo eficazmente con los requisitos de ángulo de desmoldeo de moldes de inyección complejos y troqueles de estampado.

Mecanizado cónico de agujeros profundos: Al procesar placas gruesas, la tecnología DKD mantiene la consistencia entre las superficies superior e inferior, minimizando así los errores de distorsión en forma de "reloj de arena" causados típicamente por el retraso del cable.

Integridad de la superficie: A través de soluciones optimizadas de suministro de energía de alta frecuencia, los equipos DKD logran una rugosidad superficial excepcional incluso durante el corte cónico de gran ángulo, reduciendo así la necesidad de operaciones de rectificado posteriores.

Parámetros técnicos y descripción general de la comparación de procesos
Para proporcionar una comprensión más intuitiva del posicionamiento técnico de las máquinas herramienta de cono grande DKD dentro de la industria, la siguiente tabla ilustra su rendimiento operativo en varios escenarios de procesamiento:

Filosofía de control de calidad de Taizhou Xinchengyang
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. siempre se ha adherido al principio de "establecer una base sobre estándares". Una vez finalizado el montaje, cada producto de la serie DKD debe someterse a un riguroso proceso de inspección para verificar su precisión de posicionamiento. Este procedimiento sirve no solo para validar la precisión del movimiento de los ejes X e Y sino, más importante aún, para garantizar la precisión del posicionamiento repetitivo de los ejes U y V, particularmente durante desplazamientos de gran alcance. A través de la calibración en profundidad de cada máquina herramienta antes del envío, garantizamos que nuestros usuarios puedan lograr resultados de procesamiento consistentes y predecibles, incluso cuando realizan tareas que involucran mecanizado de conos grandes.

Preguntas frecuentes (FAQ)
P1: ¿Cómo aborda el sistema DKD el problema de la rotura frecuente del alambre durante el corte de conos grandes?
R: En el mecanizado de conos grandes, la rotura del alambre suele deberse a una mala evacuación de la viruta o a una tensión desigual del alambre. La tecnología DKD expulsa eficazmente los subproductos electrolíticos del espacio en ángulo mejorando las capacidades de seguimiento de la boquilla y ajustando la frecuencia de descarga de la fuente de alimentación de impulsos. Además, el mecanismo de guía de cables de Xinchengyang presenta un diseño especializado que reduce significativamente la tensión de fricción entre el cable del electrodo y las ruedas guía.

P2: ¿Por qué las piezas de trabajo a veces presentan discrepancias dimensionales entre las superficies superior e inferior después de un corte de cono grande?
R: Esto suele deberse a la falta de una "compensación de compensación" precisa. Cuando se inclina el cable del electrodo, la distancia entre el cable y su punto de guía cambia. Los equipos que utilizan tecnología DKD emplean software de sistema para calcular automáticamente el desplazamiento posicional resultante del radio del alambre y el ángulo de inclinación, asegurando así que las dimensiones de la pieza de trabajo, tanto superior como inferior, se adhieran estrictamente a los dibujos de ingeniería.

P3: ¿Qué hace que los procedimientos de prueba de precisión de la fábrica de Taizhou Xinchengyang sean únicos?
R: Además de las comprobaciones de precisión geométrica estática estándar, ponemos un gran énfasis en la precisión del posicionamiento espacial de la máquina herramienta durante la operación dinámica. Utilizamos interferómetros láser para realizar una compensación de carrera completa en las trayectorias de movimiento simultáneo de 4 ejes, lo que garantiza que cada máquina DKD mantenga una confiabilidad excepcional incluso cuando mecaniza en ángulos extremos.

P4: ¿Este equipo requiere un alto nivel de experiencia en procesos por parte del operador?
R: El sistema DKD integra una extensa base de datos de procesos. Aunque el mecanizado de conos grandes se considera un proceso de alta gama, la interfaz de software optimizada de Taizhou Xinchengyang permite a los operadores ingresar simplemente los parámetros del cono y el espesor del material; Luego, el sistema genera automáticamente la trayectoria de mecanizado, lo que reduce significativamente la barrera técnica de entrada.
