¿Para qué se utiliza una máquina de electroerosión por hilo?

Qué hace una máquina de electroerosión por hilo y por qué es importante en la fabricación moderna

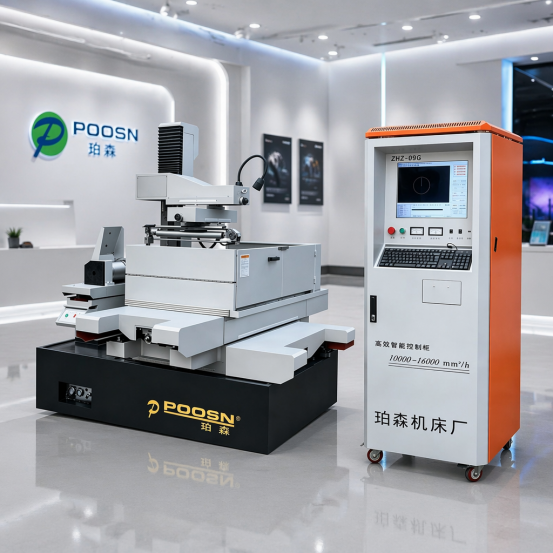

A máquina de electroerosión por hilo (máquina de mecanizado por descarga eléctrica de alambre) corta materiales eléctricamente conductores generando chispas eléctricas controladas entre un electrodo de alambre delgado que se mueve continuamente y la pieza de trabajo, erosionando el material a lo largo de una trayectoria programada sin contacto mecánico directo. Esto lo convierte en el proceso ideal para cortar acero para herramientas endurecido, carburo y otros metales difíciles de mecanizar en troqueles, punzones, moldes y piezas de perfil complejas de precisión que el fresado o torneado convencional tiene dificultades para producir.

Debido a que el alambre de corte nunca presiona físicamente contra la pieza de trabajo, el mecanizado por electroerosión por hilo introduce muy poca tensión mecánica, lo cual es una de las razones por las que sigue siendo el proceso preferido para el acabado de componentes endurecidos después del tratamiento térmico. La tecnología abarca varias categorías de máquinas: electroerosión por hilo de alta velocidad, electroerosión por hilo de velocidad media y electroerosión por hilo de cono grande, cada una adaptada a diferentes requisitos de precisión, velocidad y ángulo de cono. Comprender estas diferencias ayuda a los talleres de fabricación, fabricantes de herramientas y compradores de OEM a elegir el producto correcto. Máquina cortadora de alambre CNC configuración para sus necesidades de producción.

Este artículo analiza los tipos de máquinas comunes, sus principios de funcionamiento, escenarios de aplicación típicos, características de rendimiento comparativas, prácticas de mantenimiento y hacia dónde se dirige la industria, brindando a los gerentes de salas de herramientas y equipos de adquisiciones una referencia práctica para evaluar. equipo de electroerosión por hilo opciones.

Conclusión clave: la electroerosión por hilo elimina material conductor duro mediante erosión por chispa en lugar de fuerza de corte, lo que lo convierte en el método estándar para matrices, moldes y componentes de herramientas endurecidos de precisión.

Tipos comunes de máquinas de electroerosión por hilo y sus características

Las máquinas de electroerosión por hilo generalmente se agrupan según la velocidad de desplazamiento del cable y el diseño estructural, y cada categoría sirve a un segmento distinto de fabricación de herramientas y matrices y piezas de precisión.

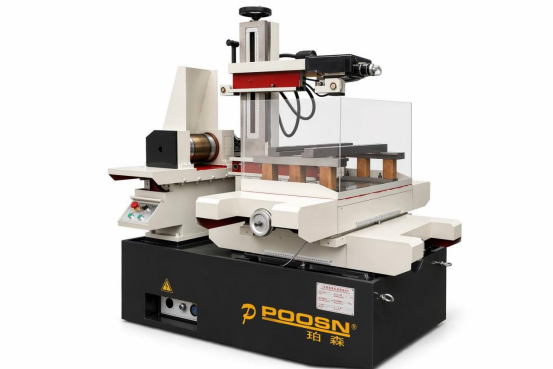

Máquinas de electroerosión por hilo de alta velocidad utilice un alambre de molibdeno alternativo que se desplaza hacia adelante y hacia atrás y se reutiliza varias veces antes del reemplazo, lo que ofrece un equilibrio práctico entre eficiencia de procesamiento y economía operativa para trabajos generales de fabricación de troqueles.

Máquinas de electroerosión por hilo de velocidad media agregue mejoras como fuentes de alimentación de pulso mejoradas, control de tensión de alambre de circuito cerrado y estrategias de corte múltiple, que generalmente producen un acabado superficial más fino y una consistencia dimensional más ajustada que los modelos básicos de alta velocidad.

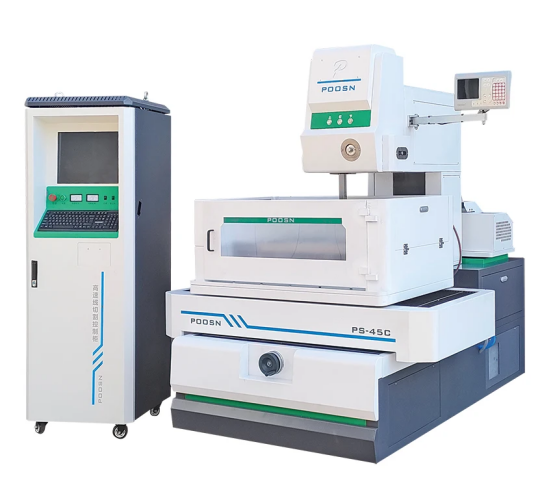

Máquinas de electroerosión por hilo de cono grande están construidos con un recorrido de guía de alambre superior extendido y mecanismos de guía especializados para que puedan cortar perfiles con ángulos pronunciados, lo cual es esencial para troqueles de estampado, troqueles de extrusión y piezas que requieren ángulos de salida.

Factores de selección típicos por categoría de máquina

Conclusión clave: La elección entre máquinas de electroerosión por hilo de alta, media y gran conicidad depende principalmente del acabado superficial requerido, la tolerancia dimensional y si la geometría de la pieza incluye ángulos cónicos pronunciados.

Principio de funcionamiento y estructura central de la máquina

Un sistema de electroerosión por hilo funciona alimentando un alambre metálico delgado (generalmente molibdeno para máquinas de alta y media velocidad, o latón para sistemas de baja velocidad) continuamente a través de la zona de corte mientras una fuente de alimentación de corriente continua pulsada genera una serie rápida de descargas eléctricas entre el alambre y la pieza de trabajo. Cada descarga vaporiza una cantidad microscópica de material de la superficie de la pieza de trabajo y el fluido dieléctrico (generalmente agua desionizada) elimina las partículas erosionadas al mismo tiempo que enfría el alambre y la pieza de trabajo. El sistema de control CNC mueve la mesa de trabajo a lo largo de las coordenadas X-Y programadas y, en máquinas con capacidad de corte cónico, la guía de alambre superior también puede moverse de forma independiente para crear cortes en ángulo. Debido a que no existe una fuerza mecánica directa entre el alambre y la pieza, los componentes delicados y de paredes delgadas se pueden cortar sin deformación.

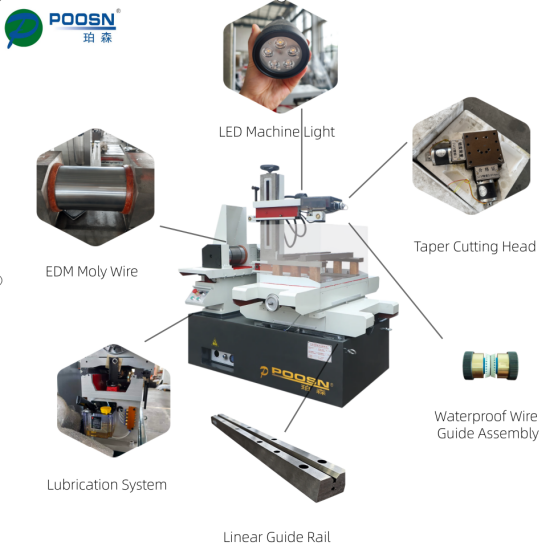

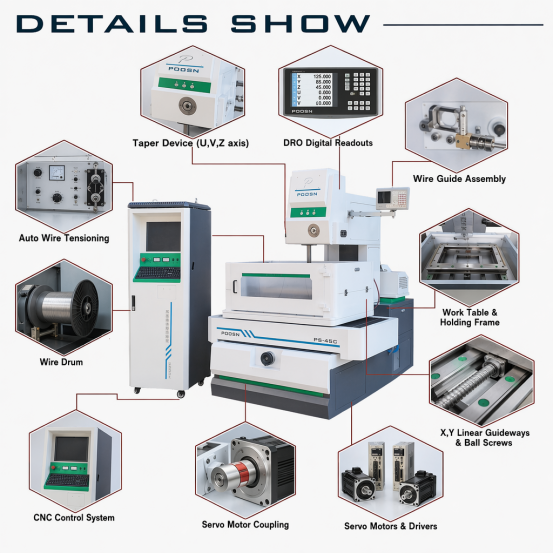

Los principales grupos funcionales de una máquina de electroerosión por hilo típica incluyen el sistema de alimentación y recogida de alambre, los conjuntos de guía de alambre superior e inferior, la mesa de trabajo y el sistema de accionamiento del eje, el sistema de filtración y circulación de fluido dieléctrico y el gabinete de control CNC. El siguiente diagrama ilustra cómo se organizan estos componentes en el bastidor de una máquina estándar.

En la práctica, el carrete de alambre alimenta alambre nuevo o reacondicionado hacia la guía superior, lo que coloca el alambre precisamente encima de la pieza de trabajo antes de pasar a través del corte y regresar a la guía inferior y al carrete receptor. La mesa de trabajo, accionada por servomotores a lo largo de los ejes X e Y, mueve la pieza de trabajo sujeta en relación con la trayectoria fija del cable de acuerdo con la geometría de la pieza programada. El fluido dieléctrico se bombea continuamente a través del espacio de corte y se filtra para eliminar los residuos erosionados, lo que mantiene estables las condiciones de descarga y ayuda a mantener una calidad de corte constante durante un largo ciclo de producción.

Conclusión clave: la precisión de corte de una máquina de electroerosión por hilo depende del rendimiento coordinado de sus sistemas de alimentación de alambre, guía, accionamiento de eje y filtración dieléctrica trabajando juntos, no de un solo componente.

Escenarios de aplicación y consideraciones de selección

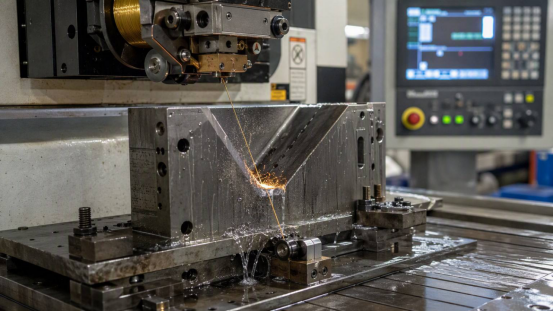

Las máquinas de electroerosión por hilo se utilizan en una amplia gama de industrias donde es necesario cortar materiales conductores endurecidos en formas precisas sin inducir tensión mecánica. La aplicación más común sigue siendo la fabricación de herramientas y matrices, donde la electroerosión por hilo corta punzones, matrices y cavidades de moldes a partir de piezas en bruto de carburo y acero preendurecido. Los fabricantes de dispositivos médicos y aeroespaciales también confían en la electroerosión por hilo para producir componentes pequeños y geométricamente complejos donde se requieren tolerancias estrictas y bordes sin rebabas. Los proveedores de automóviles utilizan la electroerosión por hilo para la producción de matrices de estampado y para la creación de prototipos de componentes antes de comprometerse con procesos de mayor volumen.

Al evaluar un Máquina de electroerosión por corte de alambre a la venta , los compradores deben sopesar la geometría de la pieza (particularmente si se requieren ángulos cónicos pronunciados), la dureza y el espesor de los materiales que se cortan, el acabado superficial requerido y cuánta operación desatendida o automatizada espera realizar el taller. Las salas de herramientas que producen componentes de troqueles principalmente planos y de paredes rectas a menudo pueden contar con una máquina de electroerosión por hilo de alta velocidad, mientras que los talleres que cortan regularmente troqueles de estampado con ángulos de salida se benefician de una máquina dedicada de cono grande.

Conclusión clave: hacer coincidir el tipo de máquina con la geometría de la pieza (especialmente los requisitos de ángulo cónico y los objetivos de acabado superficial) es el punto de partida más práctico para la selección de equipos de electroerosión por hilo.

Comparación de la velocidad de corte relativa entre tipos de máquinas

La velocidad de procesamiento es uno de los primeros factores que preguntan los gerentes de salas de herramientas cuando comparan equipos de electroerosión por hilo, ya que afecta directamente la cantidad de piezas que una máquina puede producir durante una ventana de producción. En lugar de citar cifras precisas que varían significativamente según el material, el grosor, el diámetro del alambre y la configuración del pulso, es más útil observar el posicionamiento de la velocidad relativa de cada categoría de máquina en función de su intención de diseño típica. Las máquinas de electroerosión por hilo de alta velocidad están diseñadas principalmente para realizar trabajos generales de troquelado. Las máquinas de velocidad media intercambian algo de velocidad bruta por un control más preciso y pasadas de acabado de cortes múltiples. Las máquinas de cono grande están optimizadas más para la capacidad de corte en ángulo que para la velocidad lineal máxima. El siguiente gráfico presenta este posicionamiento relativo como un simple índice ilustrativo y no como datos de producción medidos.

Esta comparación horizontal se muestra intencionalmente como un índice relativo en lugar de un conjunto de números de producción exactos, ya que la velocidad de corte real en cualquier máquina de electroerosión por hilo depende en gran medida del espesor de la pieza de trabajo, la dureza del material, el diámetro del alambre, las condiciones de lavado y los parámetros de pulso específicos seleccionados por el operador. Lo que sí ilustra el gráfico es el énfasis en el diseño general detrás de cada categoría de máquina: las máquinas de electroerosión por hilo de alta velocidad suelen ser especificadas por talleres donde la prioridad es el rendimiento de corte en trabajos generales de troquelado. Las máquinas de velocidad media se colocan ligeramente más abajo basándose únicamente en la velocidad porque parte de su intención de diseño está dedicada a estrategias de corte múltiple que mejoran el acabado de la superficie y la precisión dimensional en lugar de maximizar la velocidad de corte en bruto.

Las máquinas de cono grande se ubican en el nivel más bajo de este índice relativo no porque sean máquinas inferiores, sino porque su diseño mecánico (particularmente el recorrido extendido de la guía superior necesario para lograr ángulos de cono pronunciados) está optimizado para la capacidad de corte en ángulo en lugar de para la velocidad máxima de corte en pared recta. Un taller que necesita principalmente punzones planos e insertos de matriz simples generalmente priorizará una configuración de velocidad alta o media, mientras que un taller que produce regularmente matrices de estampado con ángulos de salida valorará la capacidad de conicidad sobre las ganancias marginales de velocidad. Leer este cuadro junto con los dibujos de piezas reales que produce un taller proporciona una base mucho más significativa para la selección de la máquina que la velocidad por sí sola.

Conclusión clave: la velocidad de corte debe sopesarse en función del acabado de la superficie y los requisitos de conicidad juntos, ya que la máquina más rápida en papel no siempre es la mejor opción para piezas con geometría en ángulo.

Tendencia de la industria: adopción creciente de enhebrado de cables automatizado y operación desatendida

Una de las tendencias más claras discutidas en la industria de la electroerosión por hilo en los últimos años es el cambio hacia sistemas automatizados de enhebrado de alambre que pueden volver a enhebrar el alambre automáticamente después de una rotura, sin necesidad de que un operador reinicie manualmente el corte. Esta característica es importante porque las roturas de cables no planificadas solían obligar a las máquinas a permanecer inactivas hasta que alguien interviniera, lo que limitaba la cantidad de producción desatendida durante la noche o el fin de semana que un taller podía ejecutar de manera realista. A medida que el roscado automatizado se ha vuelto más confiable, más salas de herramientas han podido extender los tiempos de ejecución sin supervisión, particularmente para trabajos de moldes de múltiples cavidades y programas de producción largos. El siguiente gráfico de líneas ilustra esta trayectoria general como una tendencia cualitativa más que como una estadística de mercado precisa.

La línea ascendente en este gráfico refleja un patrón general ampliamente reportado en publicaciones comerciales y literatura de fabricantes: el enhebrado de alambre automatizado pasó de ser una característica premium que se encontraba principalmente en máquinas de gama alta a algo cada vez más esperado incluso en equipos de electroerosión por hilo de gama media. Esta progresión va acompañada de mejoras más amplias en los sensores de detección de rotura de cables, la capacidad de respuesta del servocontrol y la consistencia de la filtración del fluido dieléctrico, todo lo cual reduce la frecuencia de las roturas de cables en primer lugar. Como se producen menos interrupciones y las que ocurren se resuelven automáticamente, las máquinas pueden dejarse funcionando durante turnos sin supervisión con mucho menos riesgo de que un corte se atasque y permanezca inactivo durante horas.

Para los talleres de herramientas y talleres, esta tendencia tiene implicaciones prácticas más allá de la conveniencia. El tiempo de ejecución extendido sin supervisión cambia la forma en que se planifican los programas de producción, lo que permite iniciar cortes complejos y que consumen mucho tiempo al final de un turno y dejarlos completar durante la noche. También traslada las responsabilidades del operador hacia la configuración, programación y verificación de calidad de la máquina en lugar de un monitoreo continuo durante el corte en sí. Tiendas evaluando una nueva máquina de electroerosión por hilo Tratan cada vez más la confiabilidad del roscado automatizado como una característica práctica y cotidiana en lugar de un complemento opcional, particularmente para instalaciones que ejecutan varias máquinas con personal limitado por turno.

Conclusión clave: el enhebrado de alambre automatizado y confiable se ha convertido en una expectativa básica práctica para los talleres que buscan extender el tiempo de funcionamiento de las máquinas desatendidas y mejorar la flexibilidad general de la programación de la producción.

Comparación de atributos de máquina con una vista de radar

Debido a que la selección de máquinas de electroerosión por hilo generalmente implica equilibrar varios atributos a la vez en lugar de optimizar para una sola métrica, una comparación estilo radar puede ayudar a visualizar las compensaciones con mayor claridad que una única lista clasificada. El siguiente cuadro compara las máquinas de electroerosión por hilo de alta, media y gran conicidad en cinco atributos comúnmente ponderados: precisión dimensional, calidad del acabado superficial, velocidad de corte, capacidad de corte cónico y nivel de automatización típico. Cada atributo se califica en una escala relativa simple de 1 a 5 que refleja características generales de diseño en lugar de valores probados específicos de cualquier modelo de máquina individual. Esta vista está destinada a respaldar la toma de decisiones direccionales, no a reemplazar una revisión detallada de las especificaciones técnicas.

Las formas superpuestas en esta comparación de radar muestran por qué ninguna categoría de electroerosión por hilo puede etiquetarse universalmente mejor que las demás; cada forma se extiende más a lo largo de los ejes que reflejan su propósito principal de diseño. El perfil de velocidad media se extiende más hacia la precisión y el acabado superficial, en consonancia con su papel como la categoría más comúnmente elegida para pasadas de acabado en troqueles y moldes de precisión. El perfil de cono grande tira más hacia el eje de capacidad de cono, lo que refleja el rango de recorrido mecánico especializado integrado en estas máquinas para corte en ángulo. El perfil de alta velocidad se ubica más centralmente, lo que refleja su papel como caballo de batalla de uso general en lugar de máquina especializada para un solo atributo.

Leer un gráfico de radar como este es más útil cuando un taller enumera su propio orden de prioridad para estos cinco atributos antes de comparar las máquinas. Una sala de herramientas que produce insertos simples de pared plana en grandes volúmenes puede pesar más en la velocidad de corte y el nivel de automatización, lo que hace que una configuración de alta velocidad sea un punto de partida razonable. Un taller de moldes de precisión que produce cavidades con tolerancias estrictas de acabado superficial probablemente ponderará más la precisión y el acabado superficial, lo que apunta hacia una configuración de velocidad media. Un fabricante de matrices de estampado que trabaja con ángulos de inclinación pronunciados naturalmente priorizará la capacidad de conicidad por encima de otros atributos. Ninguna de estas son reglas absolutas, pero la vista de radar ayuda a encuadrar la conversación sobre compensaciones de manera estructurada.

Conclusión clave: ninguna categoría de máquinas de electroerosión por hilo domina todos los atributos, por lo que los compradores obtienen el mayor valor de una comparación de radar cuando clasifican primero qué atributos son más importantes para sus propias piezas.

Distribución de aplicaciones típicas entre industrias

Las máquinas de electroerosión por hilo sirven a una muestra representativa bastante amplia de industrias manufactureras, aunque el trabajo con herramientas y troqueles sigue siendo el caso de uso más establecido por un amplio margen. El siguiente gráfico de anillos presenta una distribución ilustrativa de áreas de aplicación comunes de electroerosión por hilo basadas en patrones generales de uso de la industria en lugar de una encuesta medida específica. Su objetivo es brindar a los lectores un contexto orientativo sobre dónde se utiliza más la tecnología de electroerosión por hilo, de modo que los equipos de adquisiciones y los gerentes de salas de herramientas puedan comparar su propio patrón de uso con un panorama general de la industria.

El trabajo con herramientas y troqueles, incluidos troqueles de estampado, troqueles de extrusión y cavidades de moldes de inyección, ocupa la mayor parte en este desglose ilustrativo, que se alinea con los orígenes de la electroerosión por hilo como un proceso de mecanizado desarrollado específicamente para cortar acero para herramientas endurecido de forma precisa y repetible. Las aplicaciones aeroespaciales representan un segmento secundario significativo, en gran parte porque la capacidad de la electroerosión por hilo para cortar perfiles complejos en aleaciones de alta resistencia sin inducir distorsión térmica se adapta a los estrictos requisitos de tolerancia comunes en turbinas y componentes estructurales. La fabricación de dispositivos médicos también se ha convertido en una aplicación de nicho notable, particularmente para piezas pequeñas e intrincadas, como componentes de instrumentos quirúrgicos, donde los bordes sin rebabas y la precisión dimensional son importantes.

La participación restante, agrupada como aplicaciones automotrices y otras, incluye la producción de matrices de estampado para paneles y soportes de carrocería, así como trabajos generales de creación de prototipos en diversas industrias. Esta categoría más amplia tiende a fluctuar más con los niveles generales de actividad manufacturera que los segmentos más especializados de herramientas y matrices y aeroespacial, ya que la demanda de creación de prototipos a menudo sigue los ciclos de desarrollo de nuevos productos. Los talleres que atienden principalmente a clientes de automoción o de creación de prototipos en general pueden encontrar que su propia combinación de aplicaciones se inclina más hacia este segmento que la distribución ilustrativa que se muestra aquí, lo cual es normal dado lo variadas que pueden ser las bases de clientes en diferentes regiones y grupos industriales.

Conclusión clave: la fabricación de herramientas y troqueles sigue siendo el área de aplicación principal de la tecnología de electroerosión por hilo, y el trabajo aeroespacial y de dispositivos médicos constituye segmentos especializados importantes.

Guía de mantenimiento para un rendimiento confiable a largo plazo

El mantenimiento constante es lo que mantiene una máquina de electroerosión por hilo cortando con precisión durante años de uso en producción, y la mayoría de las prácticas siguientes son recomendaciones estándar que se encuentran en la documentación de servicio del fabricante y las mejores prácticas del taller de herramientas, en lugar de técnicas especializadas exclusivas de una sola marca.

1. Inspeccione y reemplace las guías de alambre con regularidad, ya que las guías desgastadas afectan directamente la precisión del corte y pueden generar un ancho de corte inconsistente con el tiempo.
2. Supervise la resistividad del fluido dieléctrico y el rendimiento de filtración, ya que el fluido contaminado o mal acondicionado reduce la estabilidad del corte y puede acelerar el desgaste de los componentes.
3. Verifique periódicamente la calibración de la tensión del cable, ya que la tensión inconsistente es un factor común que contribuye a roturas no planificadas del cable durante largos recorridos sin supervisión.
4. Limpie e inspeccione los contactos de alimentación, que se desgastan debido a una descarga eléctrica continua y pueden afectar la consistencia de la chispa si no se les da mantenimiento.
5. Verifique la precisión del posicionamiento del eje de forma programada utilizando el equipo de medición adecuado, especialmente después de cualquier trabajo de mantenimiento importante o reemplazo de componentes.
6. Mantenga la temperatura del entorno de la máquina razonablemente estable, ya que las fluctuaciones térmicas pueden influir en la repetibilidad dimensional en trabajos de corte de precisión.

Incorporar estas comprobaciones en un programa de mantenimiento de rutina, en lugar de solo abordar los problemas de manera reactiva, ayuda a reducir el tiempo de inactividad no planificado y respalda una calidad constante de las piezas en todas las series de producción. Los cuartos de herramientas que documentan los intervalos de mantenimiento y el historial de reemplazo de contactos o guías de cables también tienden a detectar problemas en desarrollo antes, antes de que afecten las tolerancias de las piezas terminadas.

Seleccionar equipo de un fabricante de electroerosión por hilo con un diseño racional del producto y prácticas consistentes de prueba de calidad también juega un papel significativo en la confiabilidad a largo plazo. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, un fabricante especializado con años de experiencia en la investigación, desarrollo y producción de mecanizado por descarga eléctrica y equipos de procesamiento especiales, aplica pruebas de precisión de posicionamiento a cada máquina herramienta antes de salir de fábrica, lo cual es una forma práctica en que los fabricantes trabajan para respaldar una calidad de salida constante para los clientes durante la vida útil del equipo. La gama de productos de la compañía abarca las series PS-C y DK77-BC de máquinas de electroerosión por hilo de velocidad media, las series DK77-A y DK77-B de máquinas de electroerosión por hilo de alta velocidad y la serie DK77-D de máquinas de electroerosión por hilo de gran cono, con productos vendidos en los mercados nacionales y modelos selectos exportados al Sudeste Asiático, Asia Occidental, Europa y América.

Conclusión clave: el mantenimiento programado de las guías de alambre, la filtración dieléctrica y la calibración de la tensión del alambre es fundamental para mantener un rendimiento de electroerosión por hilo preciso y repetible a largo plazo.
