Máquinas de electroerosión por hilo explicadas: tipos, principio de funcionamiento y guía de selección

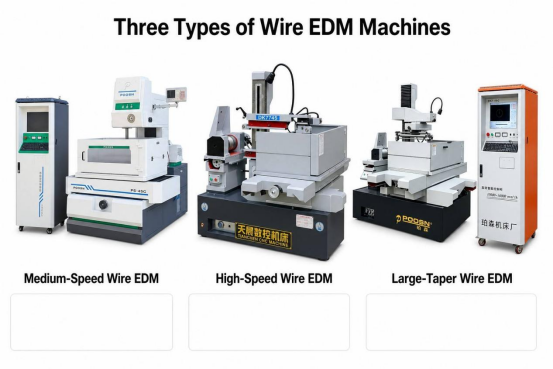

Tipos comunes de máquinas de electroerosión por hilo y sus características

Las máquinas de electroerosión por hilo generalmente se agrupan por velocidad del alambre, material del alambre y capacidad de corte cónico, y estos tres factores determinan en gran medida lo que maneja bien una máquina determinada. Electroerosión por hilo de velocidad media Las máquinas utilizan alambre de molibdeno alternativo a una velocidad moderada y controlada y se utilizan ampliamente cuando se necesita un equilibrio entre la velocidad de corte y el acabado de la superficie. Electroerosión por hilo de alta velocidad Las máquinas también suelen utilizar alambre de molibdeno alternativo, pero están ajustadas para una eliminación de material más rápida en perfiles sencillos y de baja conicidad. Electroerosión por hilo de cono grande Las máquinas están construidas alrededor de un rango extendido de desplazamiento del eje de inclinación para que el alambre pueda inclinarse en un amplio rango, lo que las convierte en una opción práctica para trabajos de punzonado y troquelado, troqueles de extrusión y otras piezas que necesitan un ángulo de inclinación pronunciado cortado en un bloque endurecido.

Debido a que estas categorías describen un espectro en lugar de tres diseños rígidamente separados, muchos talleres terminan eligiendo en función de las familias de piezas que cortan con mayor frecuencia en lugar de una única configuración ideal. La descripción general a continuación resume cómo se coloca típicamente cada tipo dentro del flujo de trabajo de un taller de electroerosión por hilo.

Electroerosión por hilo de velocidad media Alambre de molibdeno alternativo, velocidad de corte y acabado superficial equilibrados, común para herramientas generales y componentes de moldes como las series PS-C y DK77-BC. Electroerosión por hilo de alta velocidad Alambre de molibdeno alternativo ajustado para un rendimiento más rápido en cortes de perfiles de mayor volumen y conicidad más baja, como las series DK77-A y DK77-B. Electroerosión por hilo de cono grande Recorrido extendido del eje de inclinación para ángulos de inclinación pronunciados en punzones, matrices y herramientas de extrusión, como la serie DK77-D.

La velocidad de corte es una de las primeras preguntas que hacen los talleres al comparar tipos de máquinas de electroerosión por hilo, ya que afecta directamente el tiempo del ciclo y el rendimiento. Sin embargo, la velocidad bruta por sí sola no cuenta toda la historia, porque la capacidad de conicidad y la precisión alcanzable a menudo se compensan con la velocidad a la que el cable puede viajar a través del corte. El siguiente cuadro coloca las máquinas de electroerosión por hilo de velocidad media, alta y de cono grande una al lado de la otra utilizando un índice de eficiencia relativa en lugar de tasas de corte absolutas, ya que la velocidad real varía según el material, el espesor y la configuración del generador. Este índice ilustrativo pretende mostrar los patrones generales que encuentran los talleres en la práctica en lugar de servir como una cifra fija de rendimiento para cualquier máquina específica. Comprender este patrón ayuda a determinar qué tipo de máquina de electroerosión por hilo vale la pena evaluar más a fondo para una familia de piezas determinada.

Como ilustra el gráfico, las máquinas de electroerosión por hilo de alta velocidad tienden a obtener la puntuación más alta en el índice de eficiencia de corte relativa, lo que refleja su enfoque de diseño en la eliminación rápida de material para perfiles sencillos. Las máquinas de electroerosión por hilo de velocidad media se encuentran muy cerca, lo que refleja una filosofía de diseño que equilibra un corte razonablemente rápido con una tensión de alambre más estable y un control de superficie más fino. Las máquinas de electroerosión por hilo de cono grande muestran el índice relativo más bajo en esta comparación, pero eso no significa que sean una máquina más débil en general; simplemente refleja que cortar en un ángulo pronunciado inherentemente ralentiza el proceso en comparación con un corte recto y vertical. En la práctica, un taller que corta punzones ciegos simples en un gran volumen generalmente valorará la ventaja de rendimiento que ofrecen las configuraciones de electroerosión por hilo de alta velocidad. Un taller que produce componentes de moldes de precisión con requisitos de acabado superficial más estrictos puede inclinarse por la electroerosión por hilo de velocidad media, donde la alimentación de alambre más controlada permite una pasada final más limpia. Un taller que regularmente mecaniza matrices, herramientas de extrusión o punzones con ángulos de salida encontrará que la capacidad del cono importa más que la velocidad bruta, ya que sin ella la pieza no se puede producir en la máquina en absoluto. También vale la pena señalar que la velocidad de corte en cualquier máquina de electroerosión por hilo cambia según el espesor de la pieza de trabajo, el diámetro del alambre y la cantidad de pasadas de corte utilizadas para alcanzar el acabado superficial objetivo. Las piezas de trabajo más gruesas generalmente reducen la velocidad de corte alcanzable independientemente del tipo de máquina, ya que se debe erosionar más material por unidad de recorrido del alambre. Los cortes múltiples, que son comunes cuando se requiere un acabado superficial fino, también agregan tiempo total de procesamiento aunque no cambian la clasificación de velocidad subyacente de la máquina. Por esta razón, el índice relativo en el gráfico se utiliza mejor como punto de partida para delimitar el tipo de máquina, seguido después de una evaluación más detallada de la geometría específica de la pieza y los requisitos de acabado. Los talleres que regularmente ejecutan una combinación de piezas simples y cónicas a veces eligen una máquina de electroerosión por hilo de cono grande específicamente porque aún puede realizar cortes verticales estándar, lo que le da mayor flexibilidad a pesar de que su índice de eficiencia relativa es menor para trabajos cónicos específicamente. Hacer coincidir el tipo de máquina con la familia de piezas dominante en la carga de trabajo de un taller tiende a ser más importante que optimizar únicamente la velocidad de corte más alta.

Conclusión clave: las tres categorías principales de máquinas de electroerosión por hilo compensan la velocidad, la capacidad de conicidad y el control del acabado, por lo que la familia de piezas dominante que corta un taller debe guiar la elección más que cualquier cifra de rendimiento individual.

Cómo funcionan las máquinas de electroerosión por hilo: principio de funcionamiento y estructura central

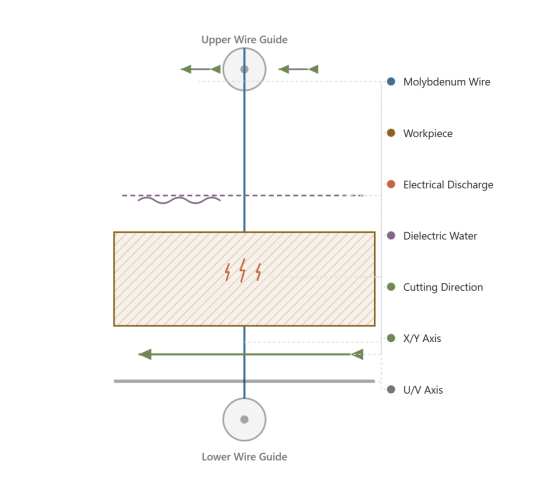

Cada máquina de electroerosión por hilo, independientemente de su categoría, elimina material mediante erosión por chispa : un electrodo de alambre que viaja continuamente se mantiene a una distancia pequeña y controlada de la pieza de trabajo, y miles de rápidas descargas eléctricas por segundo vaporizan pequeñas cantidades de metal a lo largo de la ruta programada. El alambre en sí nunca toca físicamente la pieza de trabajo, razón por la cual la electroerosión por corte de alambre puede mecanizar acero para herramientas endurecido, carburo y otros materiales difíciles de cortar sin las fuerzas de corte mecánicas que limitan el mecanizado convencional.

Un fluido dieléctrico, típicamente agua desionizada, fluye continuamente a través del espacio de corte. Este fluido enfría el alambre y la pieza de trabajo, elimina las partículas erosionadas para que no interfieran con las descargas posteriores y ayuda a controlar las características eléctricas del explosor. Un sistema de servocontrol monitorea continuamente las condiciones de la separación y ajusta la posición del cable en tiempo real para mantener una separación estable y consistente a medida que avanza el corte. Mientras tanto, un control CNC impulsa los ejes X e Y para trazar el perfil de la pieza programada, y en las máquinas construidas para corte cónico, el movimiento adicional de los ejes U y V inclina las guías de alambre para que el alambre pueda cortar en ángulo en lugar de estrictamente verticalmente.

Componentes principales compartidos entre tipos de máquinas de electroerosión por hilo

1. Sistema de suministro y recogida de alambre, que alimenta alambre nuevo continuamente y recoge el alambre gastado después de pasar por el corte.
2. Guías de alambre superior e inferior, que posicionan el alambre con precisión y, en máquinas con capacidad cónica, se inclinan para producir cortes en ángulo.
3. Control de tensión del alambre, que mantiene el alambre tenso y estable para que resista la desviación durante el corte.
4. Sistema de filtración y circulación de fluido dieléctrico, que suministra fluido limpio al espacio de corte y elimina los residuos erosionados.
5. Generador de impulsos, que produce las descargas eléctricas que realmente erosionan el material.
6. Sistema de control CNC y accionamiento de ejes, que posiciona la mesa de trabajo y las guías de alambre de acuerdo con la geometría de la pieza programada.

El acabado de la superficie rara vez se logra en una sola pasada en una máquina de electroerosión por hilo, y comprender cómo mejora el acabado en cortes sucesivos ayuda a explicar por qué la programación de varias pasadas es una práctica estándar. Un primer corte preliminar elimina la mayor parte del material rápidamente pero deja una superficie comparativamente rugosa, ya que la prioridad en esa etapa es la eliminación del material en lugar del acabado. Los cortes de recorte posteriores utilizan configuraciones de energía más bajas y velocidades de avance más lentas específicamente para reducir la rugosidad de la superficie paso a paso. El siguiente cuadro muestra un patrón típico e ilustrativo de cómo Ra, una medida común de rugosidad de la superficie, tiende a disminuir a lo largo de un corte preliminar y varias pasadas de recorte. Estos valores representan el comportamiento general del proceso de electroerosión por hilo en lugar de un resultado garantizado para cualquier máquina, material o conjunto de parámetros específicos.

La línea en el gráfico cae bruscamente entre el corte preliminar y el primer corte de acabado, lo que refleja qué parte de la irregularidad de la superficie debido a la erosión rápida y de alta energía se elimina en esa primera pasada de acabado. Cada corte de recorte adicional continúa reduciendo el valor Ra, pero en cantidades progresivamente más pequeñas, lo que ilustra un patrón de rendimientos decrecientes que es común en los procesos de acabado por electroerosión en general. Este patrón de rendimientos decrecientes es una de las razones por las que los talleres comparan el costo de una pasada de acabado adicional con la mejora del acabado que realmente ofrece para una pieza determinada. Las piezas destinadas a un mayor pulido o texturizado a veces se detienen después de dos o tres pasadas, ya que la rugosidad restante se abordará de todos modos en un paso de acabado separado. Las piezas que deben cumplir con una estricta especificación de acabado superficial tal como se corta, como ciertas cavidades de molde de precisión, a menudo justifican la ejecución de pasadas de recorte adicionales para alcanzar un valor Ra práctico más bajo. El diámetro del cable, la configuración del generador y la condición del fluido dieléctrico influyen en la rapidez con la que Ra mejora de una pasada a la siguiente, por lo que la curva exacta variará de un trabajo a otro. Las máquinas con control de tensión de alambre más estable, a menudo asociadas con configuraciones de electroerosión por alambre de velocidad media, tienden a producir mejoras de acabado más consistentes en todas las pasadas. Debido a que cada pasada de recorte agrega tiempo de procesamiento, la cantidad total de pasadas utilizadas afecta directamente el tiempo del ciclo, que es un factor de planificación importante junto con el objetivo de acabado en sí. Los talleres que programan una pieza nueva generalmente comienzan con una secuencia de recorte conocida de trabajos anteriores similares y ajustan el número de pasadas en función de cómo se mide el acabado resultante. Monitorear los valores reales medidos de Ra frente a un patrón como este puede ayudar a identificar cuándo las guías de alambre, el sistema de tensión o el lavado de una máquina pueden tener un rendimiento deficiente, ya que una curva más plana de lo esperado a menudo indica un problema mecánico o de proceso en lugar de uno de programación. Con el tiempo, el seguimiento de esta relación también respalda cotizaciones más precisas, ya que un taller puede estimar el tiempo del ciclo de manera más confiable una vez que sabe aproximadamente cuántas pasadas de acabado requerirá una especificación de acabado determinada.

Conclusión clave: el proceso de electroerosión por corte por hilo se basa en una descarga de chispas estable, un lavado dieléctrico continuo y una programación de múltiples pasadas, y la misma estructura central subyace a las máquinas de electroerosión por hilo de velocidad media, alta y de gran conicidad.

Escenarios de aplicación y criterios de selección para equipos de electroerosión por hilo

Las máquinas de electroerosión por hilo sirven a una amplia gama de industrias, y comprender dónde se aplica normalmente la tecnología ayuda a poner en contexto las decisiones de selección de máquinas. Históricamente, el trabajo con moldes y matrices ha sido una de las áreas de aplicación más importantes de la electroerosión por hilo, ya que el proceso sobresale en el corte de acero para herramientas endurecido en geometrías precisas de cavidades y punzones. Las herramientas de precisión, los componentes automotrices y las piezas aeroespaciales o médicas también dependen de la electroerosión por hilo siempre que las tolerancias estrictas o los materiales duros dificulten el mecanizado convencional. El siguiente gráfico de anillos desglosa una distribución ilustrativa y representativa de aplicaciones de electroerosión por hilo en estos amplios segmentos de la industria. Al igual que en el gráfico anterior, estos porcentajes pretenden transmitir patrones generales de la industria en lugar de cifras exactas de participación de mercado para un período o región específico.

Las aplicaciones de moldes y matrices constituyen la mayor parte ilustrativa del gráfico, lo que se alinea con el papel de larga data de la electroerosión por hilo en el corte de cavidades, núcleos e insertos de acero para herramientas endurecido que serían difíciles de mecanizar de forma convencional. Las herramientas de precisión representan el siguiente segmento más grande y cubren elementos como calibres, accesorios y componentes de estampado donde las estrictas tolerancias dimensionales importan más que el volumen de producción. Los componentes automotrices también representan una participación significativa, lo que refleja la necesidad constante de la industria de troqueles de estampado, engranajes y piezas de ajuste de precisión duraderos. Las aplicaciones aeroespaciales y médicas, aunque tienen una participación general más pequeña, tienden a exigir algunas de las tolerancias más estrictas y las especificaciones de materiales más exigentes, incluidas superaleaciones a base de níquel y titanio que son difíciles de mecanizar mediante métodos de corte convencionales. La categoría restante "otros industriales" captura una amplia combinación de casos de uso, desde el desarrollo de prototipos hasta carcasas de electrónica especializada, que no encajan perfectamente en los otros segmentos. Esta distribución también indica por qué las máquinas de electroerosión por hilo de velocidad media y de cono grande siguen siendo opciones populares, ya que el trabajo con moldes, troqueles y herramientas a menudo se beneficia de la capacidad de conicidad y el control de acabado que ofrecen estos tipos de máquinas. Las tiendas que ingresan a un nuevo segmento de mercado pueden utilizar una distribución como esta como una guía aproximada sobre qué capacidades probablemente sean más importantes, aunque la demanda real siempre depende de la base de clientes específica a la que atiende una tienda. Un taller centrado en herramientas, por ejemplo, puede priorizar la capacidad de conicidad y el acabado superficial sobre la velocidad de corte en bruto, dado que gran parte del segmento de herramientas involucra geometrías complejas y de estrecha tolerancia. Un taller centrado en la automoción que corta volúmenes mayores de componentes de troqueles de estampado más simples puede, en cambio, priorizar la velocidad de corte y el tiempo del ciclo para mantener el ritmo de los programas de producción. Debido a que la electroerosión por hilo es un proceso sustractivo sin contacto que no ejerce una fuerza mecánica significativa sobre la pieza de trabajo, sigue siendo una opción en todos estos segmentos siempre que la dureza o la complejidad geométrica descarten los métodos de corte convencionales.

Conclusión clave: hacer coincidir una máquina de electroerosión por hilo con el espesor del material, el ángulo de conicidad requerido y el acabado de la superficie objetivo es un enfoque de selección más confiable que elegir basándose únicamente en la industria.

Comparación detallada: electroerosión por hilo de velocidad media, alta velocidad y de cono grande

Elegir entre máquinas de electroerosión por hilo de velocidad media, alta y de cono grande a menudo se reduce a sopesar varias capacidades a la vez en lugar de optimizarlas para una sola métrica. La precisión, la velocidad de corte, la capacidad de conicidad, el nivel de automatización y la versatilidad general de la aplicación son factores que determinan qué tipo de máquina se adapta mejor a la carga de trabajo típica de un taller. Una comparación de un solo número puede ser engañosa aquí, ya que una máquina que obtiene una buena puntuación en velocidad puede obtener una puntuación más baja en capacidad de conicidad, y viceversa. El siguiente gráfico de radar ubica los tres tipos de máquinas en estas cinco dimensiones utilizando una escala relativa ilustrativa de 1 a 10, lo que hace que las compensaciones sean más fáciles de ver de un vistazo. Al igual que con los gráficos anteriores, estos valores pretenden representar tendencias generales en toda la categoría en lugar de la hoja de especificaciones de cualquier modelo específico.

El gráfico de radar muestra que las máquinas de electroerosión por hilo de velocidad media tienen una forma relativamente equilibrada, con una puntuación razonablemente buena en precisión, automatización y versatilidad sin tener el mejor rendimiento en ninguna dimensión. Las máquinas de electroerosión por hilo de alta velocidad se extienden más a lo largo del eje de velocidad, en consonancia con su diseño centrado en el corte rápido y de gran volumen de perfiles sencillos. Las máquinas de electroerosión por hilo de cono grande se extienden más a lo largo del eje de capacidad del cono, lo que refleja el recorrido extendido del eje y el rango de inclinación que, en primer lugar, hacen posible el corte en gran ángulo. En particular, las máquinas de cono grande también tienen una puntuación de precisión respetable en esta comparación, ya que la capacidad de cono y la precisión de corte no son mutuamente excluyentes en una máquina bien construida. El eje de versatilidad tiende a favorecer ligeramente más las configuraciones de velocidad media y de cono grande que las máquinas de alta velocidad, ya que la capacidad de manejar trabajos rectos y cónicos amplía la gama de piezas que una sola máquina puede producir. Las puntuaciones de automatización son bastante cercanas en los tres tipos en esta comparación ilustrativa, lo que refleja cómo el enhebrado automático de alambre, el control de tensión programable y el posicionamiento CNC se han convertido en características comunes en las modernas máquinas de electroerosión por alambre en general, en lugar de ser exclusivas de una categoría. Los talleres que principalmente cortan componentes de herramientas de paredes rectas en grandes volúmenes probablemente encontrarán que la ventaja de la máquina de alta velocidad en el eje de velocidad supera su menor puntuación de conicidad. Los talleres que producen punzones, matrices o herramientas de extrusión con ángulos de salida pondrán más peso en el eje de capacidad de conicidad, donde claramente lideran las máquinas con conicidad grande. Los talleres con una carga de trabajo mixta, que cortan piezas sencillas y cónicas en diferentes trabajos, a menudo gravitan hacia el perfil más equilibrado que muestran las máquinas de electroerosión por hilo de velocidad media. Leer un gráfico de radar como este se trata menos de elegir la forma más grande y más de hacer coincidir los ejes más fuertes de la forma con los requisitos específicos de las piezas típicas de un taller. Debido a que estos valores son ilustrativos y no se miden a partir de un modelo específico, los talleres que evalúan una compra deben confirmar las especificaciones reales de precisión, velocidad y conicidad directamente con el fabricante del equipo para el modelo en consideración.

Conclusión clave: ninguna categoría de electroerosión por hilo es líder en todas las dimensiones, por lo que los talleres con una carga de trabajo mixta a menudo se benefician al evaluar la precisión, la velocidad, el rango de conicidad y la automatización en conjunto en lugar de un factor solo.

Directrices de mantenimiento para máquinas de electroerosión por hilo

El mantenimiento constante mantiene una máquina de electroerosión por hilo cortando con la precisión diseñada durante años de uso, y la mayoría de las tareas de rutina son sencillas una vez que se integran en un cronograma regular. La tensión del alambre se debe verificar y calibrar periódicamente, ya que un alambre demasiado flojo o demasiado apretado puede afectar la rectitud y, a su vez, la precisión de la pieza. La calidad del fluido dieléctrico, generalmente medida a través de la resistividad del agua, necesita un monitoreo regular junto con el reemplazo oportuno del filtro, ya que el fluido contaminado o mal acondicionado ralentiza el corte y puede aumentar la rotura del alambre. Las guías de alambre se desgastan gradualmente debido al contacto constante con el alambre móvil y deben inspeccionarse en un intervalo establecido y reemplazarse una vez que el desgaste afecte la rectitud del corte. El tanque dieléctrico, la mesa de trabajo y la ruta del cable deben limpiarse periódicamente para evitar que la acumulación de residuos interfiera con el lavado y el contacto eléctrico.

Prácticas adicionales que respaldan la precisión a largo plazo

1. Verifique periódicamente la precisión de la nivelación de la máquina y el posicionamiento del eje con respecto a una referencia conocida.
2. Mantenga un inventario de los consumibles clave, incluidos cables, filtros y guías de cables, para evitar tiempos de inactividad no planificados.
3. Inspeccione y lubrique los rieles guía y los tornillos de bolas según el intervalo recomendado por el fabricante.
4. Registre problemas recurrentes, como roturas inesperadas de cables, para que los patrones puedan rastrearse hasta la causa raíz.

Conclusión clave: el estado del fluido dieléctrico, el desgaste de la guía de alambre y las comprobaciones periódicas de posicionamiento son los factores de mantenimiento más estrechamente relacionados con la precisión de corte a largo plazo de una máquina de electroerosión por hilo.

Acerca de POOSN: fabricante profesional de máquinas de electroerosión por hilo

Acerca de POOSN: fabricante profesional de máquinas de electroerosión por hilo

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd es un ejemplo de un fabricante estructurado en torno a este tipo de gama de productos. La empresa se centra en la investigación, el desarrollo y la producción de equipos de mecanizado por descarga eléctrica y tecnología de procesamiento especial relacionada, con una gama de productos que abarca Serie de electroerosión por hilo de velocidad media PS-C y DK77-BC , el Serie de electroerosión por hilo de alta velocidad DK77-A y DK77-B , y the Serie DK77-D de electroerosión por hilo de cono grande . Cada máquina herramienta se prueba para determinar la precisión del posicionamiento como parte de la producción, un paso que es directamente relevante para las comprobaciones de mantenimiento del posicionamiento del eje analizadas anteriormente, ya que la precisión inicial de una máquina establece la base que el mantenimiento continuo debe preservar. Los productos de la compañía se venden en los mercados nacionales, con modelos seleccionados exportados al Sudeste Asiático, Asia Occidental, Europa y América, lo que refleja el tipo de documentación y comunicación posventa que los compradores internacionales de equipos de electroerosión por hilo suelen buscar al comparar proveedores. Esta amplia experiencia, junto con un enfoque declarado en la calidad y las necesidades del cliente, ilustra el perfil general que los talleres deben buscar al evaluar cualquier fabricante de máquinas de electroerosión por hilo, independientemente de que ese proveedor específico sea o no el elegido en última instancia.

Conclusión clave:La elección de la máquina de electroerosión por hilo adecuada depende del material de la pieza de trabajo, el grosor, la precisión requerida, el ángulo de conicidad y el volumen de producción. Si no está seguro de qué máquina es adecuada para su aplicación, comuníquese con POOSN y comparta las especificaciones de su pieza de trabajo. Nuestro equipo puede ayudarle a seleccionar una solución de electroerosión por hilo adecuada.
